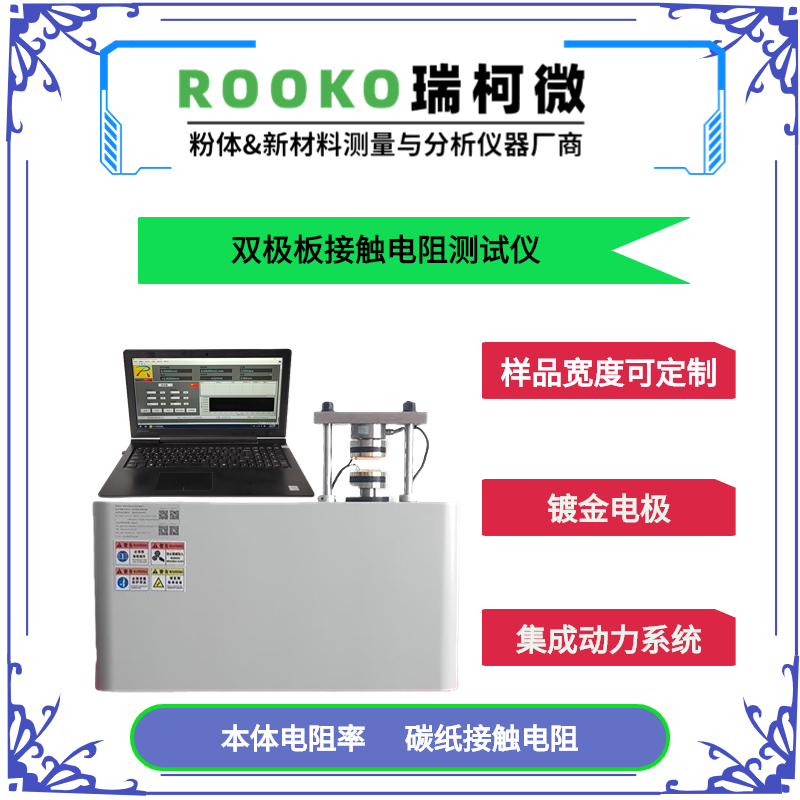

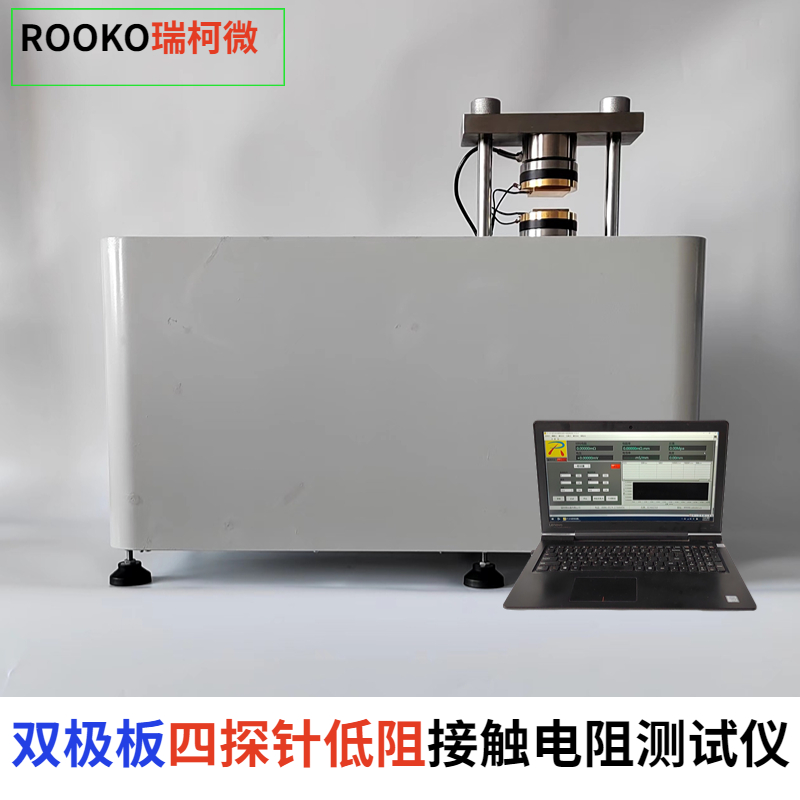

FT-541SJB自動雙極板材料四探針低阻/接觸電阻測試儀
發布時間： 2024-12-11 10:02:57 點擊： 3587
FT-541SJB系列自動雙極板材料四探針低阻/接觸電阻測試儀（升級版本）
功能介紹Function Introduction
PC軟件操作界面；自動生成圖譜、報表；鍍金電極
自動正/負電流輸出，自動正/負電壓測量
水平方向四探針方阻測量和垂直方向接觸電阻分析
雙極板材料本體電阻率
雙極板與炭紙之間的接觸電阻的測量和分析
參照標準Reference standards
GB/T 20042.6-2024質子交換膜燃料電池第6 部分雙極板特性測試方法
GB/T 20042.3-2022質子交換膜燃料電池 第3部分：質子交換膜測試方法
GB/T 20042.7-2014質子交換膜燃料電池 第7部分：炭紙特性測試方法
參數資料technical data
|
測試項目/型號 |
FT-541SJB-341 |
FT-541SJB-361 |
FT-541SJB-300全檢版本 |
|
1接觸電阻垂直方向 |
10^-7～2×10^7Ω |
10^-8～2×10^4Ω |
10^-7～2×10^7Ω |
|
2.方塊電阻水平方向 |
10^-5～2×10^5Ω/□ |
10^-6～2×10^2Ω/□ |
無 |
|
3.電流范圍： |
1μA，10μA，100μA，1mA，10mA，1000mA |
100uA，1mA，10mA，100mA，1A，10A |
1μA，10μA，100μA，1mA，10mA，1000mA |
|
4.電阻精度： |
≤0.3%標準電阻 |
||
|
5.1.顯示內容 |
PC軟件顯示：電阻、電阻率、方阻、溫度、單位換算、溫度系數、電流、電壓、厚度 、電導率、電阻率、壓強，過程圖譜，數據管理，報表管理 |
||
|
5.2.顯示內容差異項 |
FT-541SJB-300可應用于生產全檢，配備掃碼儀，碳紙使用次數設定，警報功能，配有樣品測試平臺，碳紙沖片機，可查詢的數據統計. |
||
|
6加壓方式 |
伺服電缸驅動 |
||
|
7.測試方式: |
四探針水平方向（體電阻率） 四端法垂直方向（接觸電阻和電阻率） |
四端法測量垂直方向 接觸電阻 |
|
|
8.壓力范圍選購： |
標配1000kg（0-4MPa）；選購：2000kg或按需定制 |
||
|
9.鍍金電極選購： |
1）.樣品形狀為正方形（鍍金電極5cm×5cm)，面積為25cm2； 2）.直徑60mm；3）.可按需定制 |
||
|
10.立柱間距： |
500mm，配有樣品載臺；（可按需定制） |
||
|
11.厚度測量 |
垂直方向0.005-30mm |
||
|
12.工作電源: |
輸入: AC 220V±10% ,50Hz 功 耗：<30W |
||
|
13.電壓降功能選購 |
定制大電流恒流源測量，用于分析壓接或焊接工藝等條件下的電壓降變化 |
||
|
選購: 經濟型FT-341SJB / FT-361SJB雙極板材料四探針低阻/接觸電阻測試儀(手動加壓款) |
|||
標準配置外訂購明細：
|
序號 |
型號 |
品名 |
單位 |
數量 |
備注 |
|
1 |
541-CSX |
測試線 |
套 |
1 |
|
|
2 |
09A |
標準電阻 |
個 |
1-5 |
選購規格和數量 |
|
3 |
06A |
四探針測試平臺 |
套 |
1 |
含探頭1個 |
|
4 |
06B |
四探針探頭 |
個 |
1 |
直線型 |
|
5 |
340-TTZ |
鍍金彈簧銅針4根 |
組 |
1 |
4根為一組 |
|
6 |
340-WTZ |
彈簧鎢針4根 |
組 |
1 |
4根為一組 |
|
7 |
541SJB-RJ |
分析軟件 |
套 |
1 |
|
|
8 |
PC |
電腦+打印機 |
套 |
1 |
依據客戶要求配置 |
|
9 |
541-JL |
檢測技術服務 |
份 |
1 |
計量證書1份 |
|
10 |
541-DJ |
鍍金電極 |
組 |
1 |
2個電極為一組；可定制 |
|
|
541-YB |
延保服務 |
年 |
1-3 |
|
